単管やぐら×チェーンブロックの限界耐荷重と倒壊を防ぐ自作補強術

ガレージでのエンジン脱着や重量物の積み下ろし、さらには庭木の抜根作業に至るまで、DIY愛好家や個人事業主の間で根強い人気を誇るのが「単管パイプで組んだやぐらとチェーンブロック」の組み合わせです。ホームセンターで手軽に入手できる資材だけで数百キロの吊り上げ設備を構築できる利便性がある一方、構造計算を欠いた安易な組み立てによるパイプの曲損や、クランプの滑落に伴う倒壊事故が後を絶ちません。

「単管パイプは鉄だから頑丈」「クランプを固く締めれば耐えられる」という過信は、作業者の生命を脅かす重大事故に直結します。本稿では、工学的な耐荷重限界や資材規格の差異、失敗しないトラス構造補強の手順から、2026年現在の安全基準に至るまで、現場目線で徹底検証します。

📌 【この記事の重要ポイントまとめ】

• 要点1：単管パイプ梁（スパン2m）の中央集中荷重限界は単体で約180〜250kgであり、補強なしの1tチェーンブロック使用は即座に変形・倒壊を招く危険がある。
• 要点2：直交クランプの許容滑落荷重は1個あたり約500kg（5.0kN）に過ぎず、荷重を1箇所に依存させないサポートクランプやトラス補強が構造上不可欠である。
• 要点3：エンジン吊り上げ（200〜300kg）では門型トラス構造または三脚ヘッド＋脚部開き止めチェーンの施工が必須であり、動荷重と偏荷重への備えが安全の分水嶺となる。

【真相解明】単管やぐらにチェーンブロック設置は安全か？倒壊リスクと耐荷重の限界

単管やぐらへチェーンブロックを設置する際、最も致命的な誤解は「チェーンブロックの定格荷重（例：1トン）まで単管パイプも耐えられる」と思い込む点にあります。結論から言えば、一般的な単管パイプ（肉厚2.4mm、外径48.6mm）を梁として2mスパンで架け渡した場合、中央にかけられる安全な静荷重の限界はおよそ180kg〜250kg程度です。これを超える重量を無補強の単管1本に掛けると、パイプは目視でわかるほどたわみ、最悪の場合は中央から座屈（折損）します。

チェーンブロックを使った巻き上げでは、対象物が地面から浮いた瞬間に急激な「動荷重（ショック荷重）」が加わります。荷が揺れた際の横方向の慣性力や、斜め引きによる水平荷重が加わることで、静止状態の1.5〜2倍以上の負荷がフレーム全体へと瞬時に波及します。足場用の単管は鉛直方向の圧縮力には高い耐力を示しますが、横架材（梁）としての曲げモーメントには極めて脆弱であるという物理的特性を理解しなければなりません。

構造比較と安全データ｜単管パイプ肉厚規格・クランプ強度の徹底検証

安全な吊り上げ架台を設計するには、資材の正確な強度特性を数値で把握しておく必要があります。ホームセンターで流通する単管パイプには「従来型（肉厚2.4mm・STK500/STK400）」と「高張力鋼軽量パイプ（肉厚1.8mm・STK700）」の2系統が存在し、クランプにも工業規格上の明確な許容限界が存在します。

数値が示す通り、JIS規格クランプの滑落耐力は1箇所あたり500kgです。つまり、梁を柱に直交クランプ左右2個だけで固定している場合、理論上のせん断限界は合計1tに見えますが、偏荷重や経年劣化、締め付けトルク不足を考慮すると、安全率は実質2以下まで低下します。重機を用いず人力で組む仮設設備だからこそ、各部材のスペック限界を超えた設計は絶対に避けなければなりません。

【現場検証】エンジン脱着・伐根作業で見えた失敗パターンと生の声

DIY愛好家のコミュニティや整備工場での実態を調査すると、チェーンブロックを用いた作業事故には明確な共通項が存在します。ネット掲示板やSNS上に寄せられた生々しい現場体験談から、典型的なリスク要因を浮き彫りにします。

「旧車の直6エンジン（ミッション付きで約250kg）をガレージで降ろそうと、4本柱の単管フレームを組んだ。チェーンを巻き上げた瞬間、梁のパイプが弓なりに曲がり、柱のクランプが『キーッ』と音を立てて数センチ滑り落ちた。慌てて下に木ブロックを噛ませて事なきを得たが、横揺れ止めの筋交いを入れていなかったため、フレーム全体が平行四辺形に歪む寸前だった。」（40代・自動車整備プライベーターの手記より）

「庭木の抜根に単管三脚ヘッドと1tチェーンブロックを使用。根が想像以上に張っていたらしく、力任せにレバーを引いたところ、三脚の1本が土中にめり込み、脚部を縛っていたロープが破断。やぐらが跳ね飛んでブロック塀を直撃した。もし自分の側に倒れていたら骨折どころでは済まなかった。」（50代・造園作業経験者の証言）

これらの事例が物語るのは、「横剛性の欠如」と「想定外の反力への無防備さ」です。特に樹木の伐根や圧入部品の引き抜きでは、対象物の実重量以上の「引き抜き抵抗力（場合によっては2トン以上）」がチェーンブロックを通じてフレームにダイレクトに加わります。静止した荷物を持ち上げる作業と、抵抗に抗して引っ張る作業では、構造体に求められる強度が根本から異なるのです。

一般に知られていない盲点とネットの誤解

単管工作に関してネット上で流布している情報の中には、安全工学的に極めて危険な俗説が散見されます。取り返しのつかない事故を防ぐため、以下の3つの誤解を正しく認識してください。

誤解1：ハイテンパイプ（1.8mm）は高強度だから重量吊り上げに適している？

高張力鋼を用いた1.8mmパイプは、引っ張り強度（STK700）が高いため足場の軽量化には大きく貢献します。しかし、断面二次モーメント（曲げに対する硬さ）や局部座屈耐力は肉厚2.4mmパイプより劣ります。チェーンブロックを掛けたフック部やクランプの強い締め付けによってパイプの外周が局所的に潰れ、そこを起点として一気に折れ曲がるリスクが高くなります。重量物の吊り上げ梁には、必ず肉厚2.4mmのJIS規格品を選定するのが鉄則です。

誤解2：クランプを2重に重ねて締めれば強度は倍増する？

滑落防止のために柱パイプへ「サポートクランプ（受けクランプ）」を直下に噛ませる手法は極めて有効です。しかし、これで防げるのは「クランプの縦滑り」のみであり、梁自体のたわみや、柱にかかる曲げモーメントを相殺できるわけではありません。クランプの増設だけで全体の耐荷重が2倍、3倍とリニアに増えるわけではない点に注意が必要です。

誤解3：市販の三脚ヘッドを使えば脚は広げるだけで自立する？

市販の単管三脚ヘッドは手軽で優れたツールですが、パイプ脚の下端を「専用チェーンまたはワイヤー」で正三角形に連結して広がりを物理的に拘束しなければ定格強度は発揮されません。土の地面やコンクリート床の上で脚が外側へ滑ると、ヘッドにかかる荷重が楔（くさび）となって脚を一気に押し広げ、瞬時にペシャンコに潰れる「開脚倒壊」を引き起こします。

倒壊を防ぐ「単管やぐら設計図」とトラス構造補強法

チェーンブロックを安全に運用するためには、構造力学に則った補強が欠かせません。ガレージ内での門型フレーム自作や4本柱やぐらを組む際に必須となる、プロ仕様の補強テクニックを解説します。

1. 筋交い（ブレース）補強の理由と配置角度

単管クランプの接合部は「ピン接合（回転自由）」に近いため、長方形の枠は横からの力で簡単に平行四辺形に潰れます。これを防ぐ唯一の方法が筋交い（ブレース）を入れて三角形（トラス）を形成することです。四方の壁面および天面に、対角線をつなぐ斜めパイプを45度前後の角度で配置することで、フレームのせん断剛性は劇的に向上します。

2. 梁のトラス構造補強とダブルパイプ化

スパンが2mを超える門型フレームの中央に荷重をかける場合、パイプ1本では確実にたわみが発生します。以下のいずれかの補強を必ず施してください。

• ダブルパイプ（抱き合わせ）：梁を上下または前後に2本平行に並べ、30cm間隔で直交クランプまたは専用の平行クランプで強固に結束する。
• 方杖（ほうづえ）補強：柱と梁の交差点から45度の角度で斜めパイプを渡し、梁の実質スパン（支間距離）を短縮させる。
• 合掌トラス梁：上弦材と下弦材の間にジグザグに斜材を配置し、トラスフレームを構成して曲げ荷重を軸力（引っ張りと圧縮）に変換する。

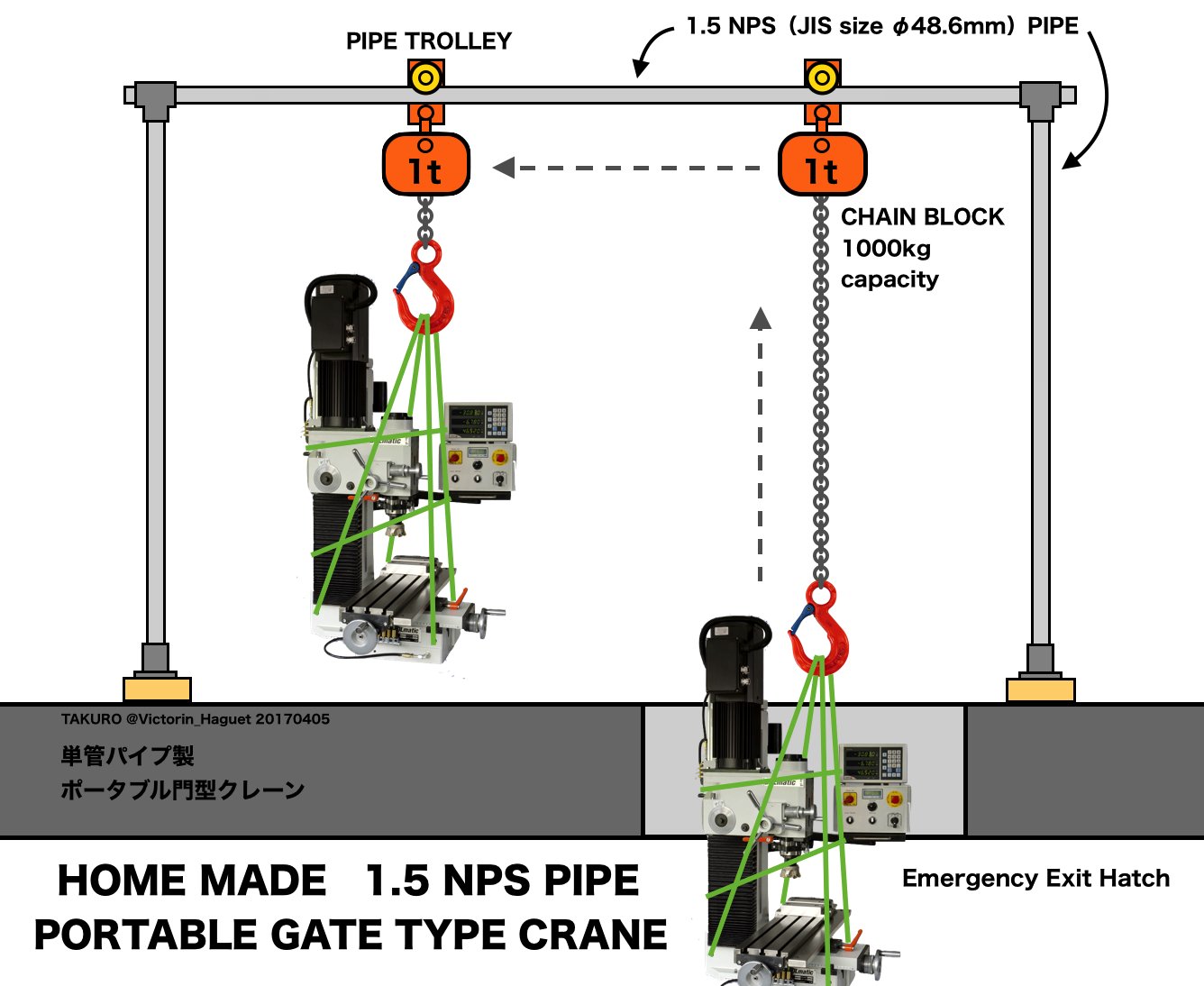

3. トロリー設置方法と走行レールの工夫

チェーンブロックを左右に移動させたい場合、単管パイプに直接プレーントロリー（走行台車）を取り付けるのは危険です。一般的なトロリーはI形鋼（H鋼）のフランジを走行するように設計されているため、丸パイプでは脱線や偏摩耗を起こします。単管フレーム上にI形鋼を乗せてクランプで緊結するか、パイプ専用に設計されたローラー付きクランプトロリーを採用してください。

労働安全衛生法基準と2026年最新DIY安全指針

吊り上げ作業を行う上で、法的な位置づけと安全ガイドラインを把握しておくことは不可欠です。事業場においてチェーンブロック等を用いて荷を吊り上げる作業は、労働安全衛生法およびクレーン等安全規則の厳格な適用を受けます。

• 吊り上げ荷重0.5t以上：事業所では「玉掛け特別教育」を修了した者でなければ玉掛け作業を行えません。
• 吊り上げ荷重1.0t以上：「玉掛け技能講習」の修了が義務付けられ、クレーン構造規格に適合した設備でなければ設置・運用が禁じられています。

個人による私有地内のDIY作業であれば法令の直接的な罰則適用は受けないものの、物理的な危険性は業務用作業と完全に同等です。2026年における最新のDIY安全指針では、個人作業であっても「安全率4以上の構造設計」「定格荷重の70%以下での運用」「吊り荷の下への立ち入り絶対禁止」が強く推奨されています。万が一、自作やぐらの倒壊によって隣家を損壊させたり同乗者・通行人に危害を加えた場合、刑法上の過失致死傷罪や民事上の巨額な損害賠償責任が厳しく問われる時代となっています。

【プロの結論】単管やぐら自作に向いている人・慎重になるべき人の判断基準

単管やぐらとチェーンブロックの自作は、適切な知識と資材選定があれば極めてコストパフォーマンスの高いソリューションとなります。しかし、扱う重量と作業環境に応じて、自作すべきか既製品クレーンを導入すべきかの境界線を冷静に見極めなければなりません。

【単管やぐら自作に適している条件】

• 吊り上げ対象が300kg以下（軽自動車〜中型車のエンジン単体、小型農機具など）であること。
• 基礎面が平坦なコンクリート土間であり、足元をアンカーやベースプレートで確実に固定できること。
• 四方に適切な筋交いを配置できるスペースがあり、トラス構造や方杖の補強加工を惜しまず施工できること。

【自作を避け、専門機材・プロへ委託すべき条件】

• 吊り上げ重量が500kgを超える大型重量物や、引き抜き抵抗の読めない樹木の抜根・岩石の撤去。
• 設置場所が軟弱な土や傾斜地であり、やぐらの水平・垂直が正確に保持できない環境。
• 横移動用のレールを自作しようとし、構造計算に基づかないI形鋼の溶接・架設を行おうとしている場合。

【単管 やぐら チェーンブロック】に関するよくある質問（FAQ）

Q1：単管パイプで作ったやぐらで車のエンジン（約200kg）を降ろせますか？
A1：適切なトラス補強と筋交いを行えば十分に可能です。ただし、スパン2m以上の梁に単管1本だけでチェーンブロックを吊るすと曲がりが生じるため、梁を2本抱き合わせ（ダブルパイプ）にし、柱との交差部に45度の方杖を入れて補強してください。また、柱の沈み込みや開きを防ぐベースプレートの設置と、横揺れ防止の筋交い配置が必須条件です。

Q2：チェーンブロックをパイプに掛けるとき、クランプに直接引っ掛けても大丈夫ですか？
A2：直交クランプ1個のアイボルトなどに直接フックを掛けるのは避けてください。荷重がクランプのボルト1本に集中し、破断や滑落の原因になります。梁パイプに専用のスリングベルト（耐荷重1t以上）を二重に巻き付けてシャックルを介して吊るすか、2箇所のクランプから荷重を分散させる専用吊り金具を使用するのが安全です。

Q3：単管三脚ヘッドと4本柱の門型やぐらでは、どちらが安全ですか？
A3：鉛直方向（真下）への純粋な吊り上げ作業のみであれば、荷重が3本の脚に圧縮力として均等に逃げる単管三脚ヘッド（脚部開き止めチェーン必須）の方が構造的に極めて強固です。一方、エンジン脱着作業のように吊った荷を前後に移動させたり、作業空間を広く確保したい場合は、筋交いで強固に固めた門型・4本柱やぐらが適しています。

まとめ：今後の動向と失敗しないための判断基準

単管パイプとチェーンブロックを組み合わせた吊り上げ架台は、正しい構造力学の知識と適切な補強技術が伴って初めて真価を発揮するツールです。「パイプが鉄製だから壊れない」という根拠のない過信を捨て、肉厚2.4mm規格品の採用、クランプ耐力の上限厳守、筋交いによる四角形のトラス化、そして梁のダブル化を確実に実行することが倒壊事故を防ぐ絶対条件となります。

作業を行う際は、チェーンブロックの定格容量だけに目を奪われることなく、架台全体の許容荷重を冷静に見極め、吊り荷の下には絶対に身体を入れない安全マージンを確保してください。正しい知識に裏打ちされた設計と施工こそが、安心で効率的なガレージライフとDIY作業を実現する唯一の道です。 （出典: 単管 やぐら チェーンブロック（Yahoo!ニュース））
